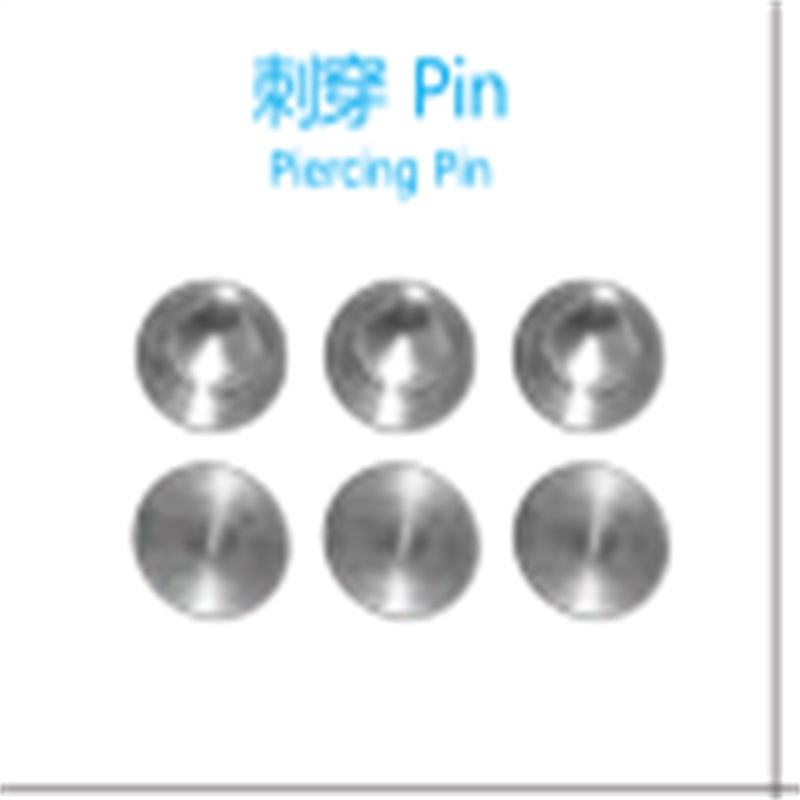

PCB Piercing Pin
Fem fördelar med produkter
- Exponera optisk avbildning grafisk överföring specialpositionering naglar i dubbla / flera lager tryckta kretskort.
- Spetsigt slut.
- Fyra sidor öppnas.
- -
- -
Produktinformation
PCB Piercing Pin
ANVÄNDANDE
Exponera optisk avbildning grafisk överföring specialpositionering naglar i dubbla / flera lager tryckta kretskort.
EGENSKAPER
Spetsig ände, fyra sidor öppna.
TOLERANS
+ 0,005 mm / -0.02mm
SPECIFIKATION
Φ 5,0 × 1.2 × Φ 3,1,
Φ 5,0 × 1.5 × Φ 3,0,
Φ 5,0 × 1.5 × Φ 3,15,
Φ 6,0 × 1.4 × Φ 3,1,
Φ 6,0 × 1,45 × Φ 3,15,
Φ 6,0 × 1,45 × Φ 3,175
