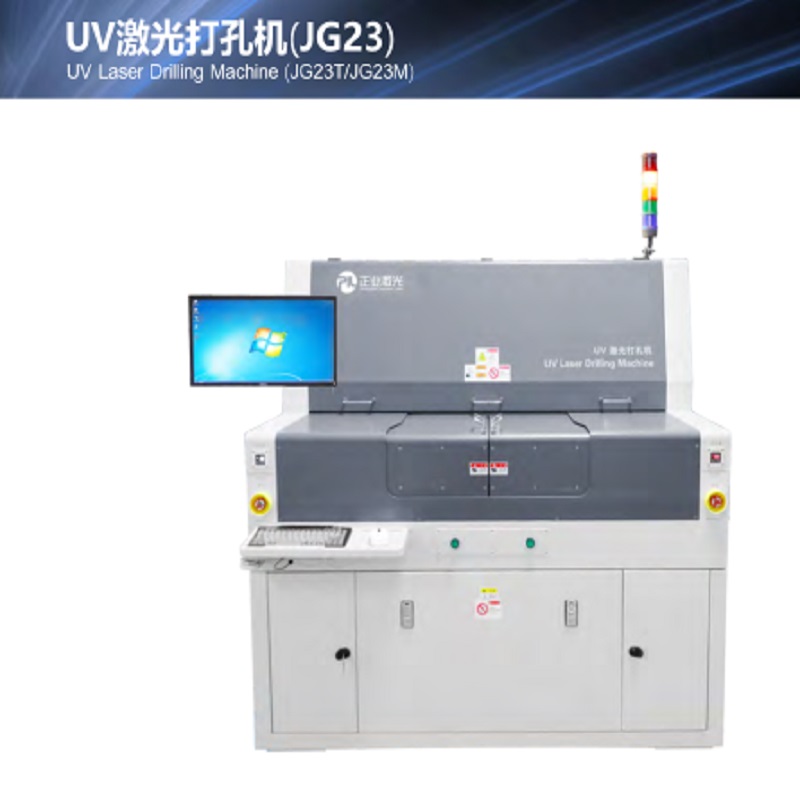

UV-laserborrmaskin (JG23T / JG23M)

ANVÄNDANDE

Används främst inom kretskortsbranschen, dubbelsidig kopparfolie för genomgående hålbehandling och HDI-plåt av kopparfönster.

EGENSKAPER

1.   Anta avancerad flygteknologi för att förbättra borrens effektivitet och kvalitet.

2.   Tre programhanteringsnivåer för enklare maskinunderhåll och hantering.

3.   Stark funktion för dagliga inspelningar, allt arbetsförfarande sparas.

4.   Körs automatiskt med RTR och PTP.

TEKNISK PARAMETER

ARTIKEL                                                       Genom hålbehandling                       Blindhålsbearbetning

Systembehandlingsnoggrannhet                                                                 ± 20 um

  (ZHENGYE-villkor)

Laserkraft                                                                                     11W @ 40kHz

Laservåglängd                                                                                 355 nm

Pulsbredd                                                 45ns ~ 60ns @ 40kHz                               90 ± 30 nS @ 40kHz

Frekvensomfång                                                 0-150kHz                                           40-90kHz

Energikontroll                                                                         Energiövervakning

Objekt                                                                       (1)   Stor bearbetningsstorlek: 520 mm × 620 mm

                                                                                (2) Tabellnummer: Enstråle, enkel plattform

Dimensioner (L × B × H)                                                     1600mm × 1650mm x 1940mm

Vikt                                                                                             2300Kg
